一、產品介紹

JCY-MS300型抽取式粉塵儀是聚創環保在多年過程煙塵檢測技術研發基礎上開發的一款針對于高濕煙氣、超低粉塵檢測的專用抽取式粉塵儀。采用先進的激光前散射測量技術，結合全程高溫等流速取樣系統，具有檢測下限低至0.05mg/m3、不受水汽影響、測量精準、模塊化設計、安裝簡單、工作壽命長、抗腐蝕性強、維護量小等特點成功應用于環保粉塵在線式連續測量。

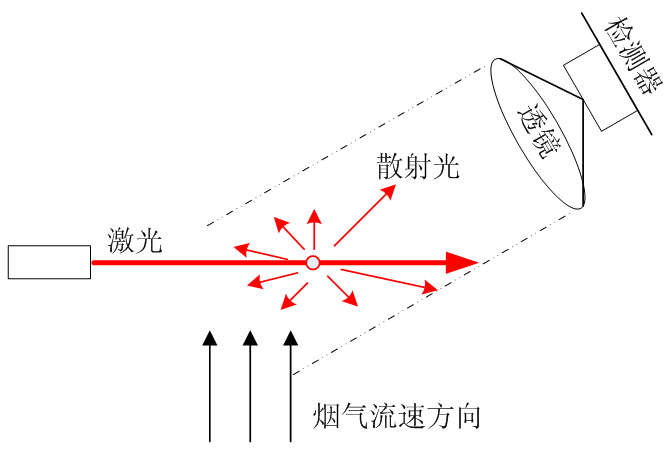

系統原理框圖示意圖所示：

該原理具有極高的靈敏度，因此可以檢測很低濃度的粉塵。半導體激光器發出的調制激光束（650nm）射向測量單元內，遇到粉塵顆粒散射產生的散射光被一個高靈敏度的檢測器記錄下來。接收單元將光信號轉換與粉塵濃度成比例的標準信號，從而得到污染源顆粒物的排放濃度值。
工作原理：
待測煙氣在射流泵的作用下，由煙道經過采樣探頭、伴熱（避免水氣干擾），然后通入測量單元。JCY-MS300的發射和接收單元檢測散射光強度，通過特殊算法計算從而得到粉塵濃度。尾氣經采樣探頭重新返回?zé)煹?。儀表風提供射流泵動力。系統采用先進的全高溫伴熱預處理技術使抽取、測量排放過程中有效排除濕氣干擾、防止氣路堵塞，配備定期反吹、定期清洗、定期校準、故障報警等功能。
系統采用微差壓變送器和皮托管測量煙囪內的煙氣流速，反饋給系統取樣控制單元實時改變樣氣抽取流速，實現平行等速采樣，符合國家煙塵采樣技術條件的要求。

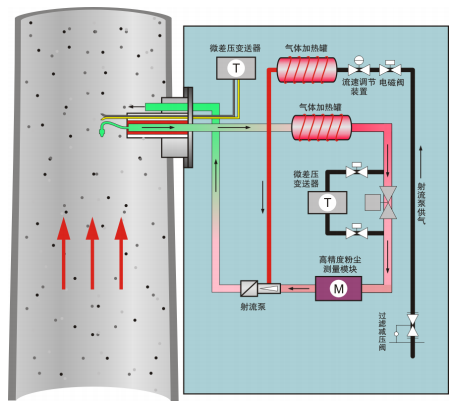

粉塵儀工作原理圖

二、產品參數

三、產品特點

1、用激光前散射法檢測顆粒物濃度，檢測下限低。
2、全程高溫采樣，避免水汽干擾粉塵的測量。
3、皮托管平行等速采樣，符合煙塵采樣技術要求（HJ/T48-1999）
4、一目了然的人機交互界面，方便設置參數與控制操作。
5、模塊化設計，可單獨更換測量單元、顯示單元。
6、靈敏度高，不受震動影響，自動調零、上電預熱功能，可靠性高。
7、采用大口徑射流泵，避免因粉塵堆積導致堵塞。
8、單側開孔，單側安裝，整個系統安裝到支架上。
9、支持自動定時反吹清洗管路、自動調零。
10、多種狀態信號，運行/故障、報警、限值、維護。
11、無消耗品、運行成本低、維護周期長。
