一、產品介紹

JCY-MS100,線煙道粉塵儀光學部分包括激光光源、功率控制、光電傳感、散射光接收部分。激光器發出的650nm束以一個微小的角度射入排放源,激光束與煙塵粒子作用產生散射光,背向散射光通過接受系統進入傳感器轉變成電信號進行處理.電路部分實現光電轉換、激光束的調制、信號放大、解調、光源的功率控制、V/I轉換及HMI顯示功能。校準器用于產生穩定的光信號,對儀器進行零點及量程校準。JCY-MS100煙道粉塵監測儀是公司自主研發生產的在線粉塵分析產品，采用主流的激光后向散射測量技術，其關鍵部件均為原裝進口。

該產品用于各種污染源排放顆粒物濃度的連續監測，可配套煙氣連續監測系統（CEMS），也可以單獨或多臺聯成煙塵監測網絡，共用一套數據采集處理后臺。

本產品廣泛應用于火力發電、鋼鐵冶金、石化化工、水泥生產、制陶、垃圾焚燒等企業各種發電鍋爐、工業窯爐、工業鍋爐的煙塵排放監測以及煙氣脫硫除塵工程的監測與控制。

二、產品參數

1、機械特性
機身：鋁合金材料，表面氧化發黑
重量：10KG
尺寸：160×160×280mm
防護等級：IP65
2、測量性能
精度：±2%FS
重復性：±1%FS
測量范圍：0-200mg/m3、10g/m3，可制定
煙囪寬度：1-15m
功率：＜3W
供電：DC 24V±10%
3、溫度要求
環境溫度：-20~45℃
相對濕度：0-100%  R. H.
*高煙氣溫度：600℃（更高溫可定制）
4、接口特性
模擬輸出：4-20mA，負載800Ω
數字接口：RS485（選配）
2路繼電器輸出（選配），2A/30V
人機交互：紅外遙控器+大屏幕LCD顯示器
5、設備清單（標準）

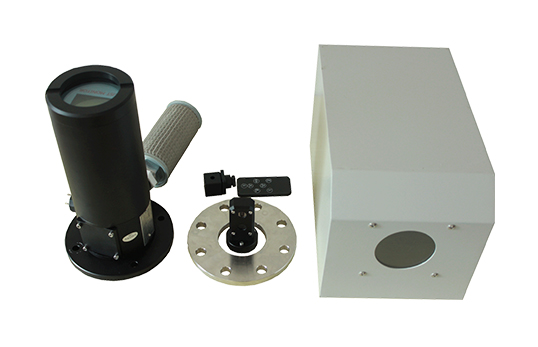

主機1臺、法蘭組件1套、標定模塊1件、遙控器1件、內六角螺絲扳手1
把、蝶形螺母6套、組合螺絲6套、合格證1張、保修卡1張、說明書1份。
6、選配項目（吹掃單元）

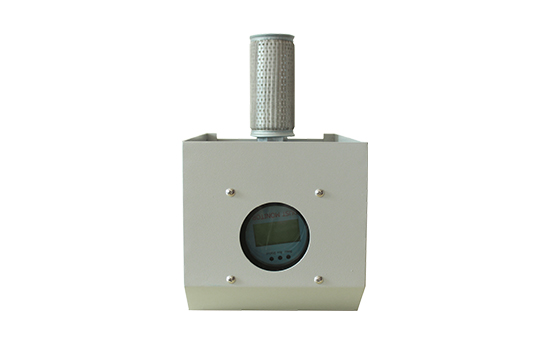

主機防雨罩組件1套、鼓風機及配套產品1套、鼓風機防雨罩1個

三、產品特點

1、采用激光背散射原理,不怕煙道的機械振動及煙氣溫度不均造成的折射率不均造成的光束
擺動。
2、單端安裝,無需光路對中。
3、具有現場顯示功能，可以直接在現場讀取粉塵濃度。
4、激光束經過調制后，使得系統的抗干擾能力得以大幅度提升。
5、儀器設計貫徹“無工具”現場安裝的思路，更大限度地降低現場安裝的復雜度。
6、采用標準(4-20)mA工業標準電流輸出,連接方便。
7、儀器整體功耗非常小,大約3w左右。
8、一般標準設置參數可適用于煙道璧厚小于400mm，煙道直徑大于儀器銘牌標示,在特殊的要求條件下測量區大小可以訂制. 用戶也可以經維護人員的認可和指導下調整。
